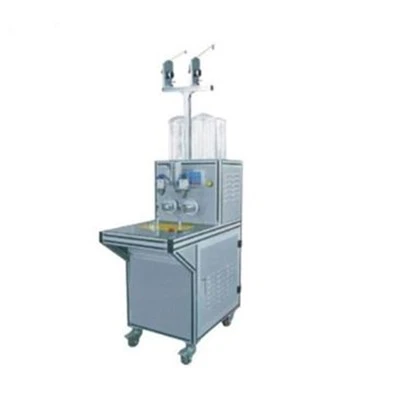

ACKX23-2 CNC dvojvretenový navíjací stroj

Špecifikácia

Číslo vretena	2
Rozsah veľkostí drôtov	0,1-1,2 mm
Priemer slučky	80 mm
Maximálna vzdialenosť drôtu	9,99 mm
Šírka navíjača	100 mm
Max. rýchlosť	4000 ot./min
Vretenový motor	Trojfázový motor + AC ovládače
Motor navíjania	krokový motor
Max. priemer navíjača	80 mm
Vstupný výkon	220V 50HZ/60HZ
Veľkosť stroja	460 × 660 × 600 mm
Veľkosť balenia	540 × 730 × 580 mm
Čistá hmotnosť	70 kg
Hrubá hmotnosť	88 kg

Vlastnosti

Dva vretenové synchrónne konštrukcie vyhovujú zákazníkom navíjanie hrubšieho priemeru, navíjanie náročné vyvinuté Winder.

Profesionálne navíjanie rôznych dlhých cievok, synchrónna rotácia vretena na dvoch stranách, stabilná a spoľahlivá.

Dizajn CNC dvojvretenového navíjacieho stroja s 32-bitovým riadiacim čipom, bude rýchlejší a spoľahlivejší.

V čínskom a anglickom zobrazení, jednoduchá obsluha, uchovávanie údajov po výpadku napájania, nie na vyradené produkty.

Všetky diely pre dva vretenové navíjacie stroje sú dovážané prats, ako napríklad: japonské ložisko (NSK, NTN), japonský pás BANDO, pás Japan GATES, taiwanská guľôčková skrutka (TBI), taiwanský AC pohon atď.

Výhody

CNC dvojvretenový navíjací stroj používa vysokokvalitnú ložiskovú oceľ, zosilnené telo stroja, aby sa zabezpečila stabilita produktu.

Konštrukcia zadnej časti zaťahovacej páky, prevádzka je rýchlejšia a pohodlnejšia.

Nastaviteľná drôtená polica, aby sa zabránilo uvoľneniu drôtu. (Voliteľné)

Aplikácia

CNC dvojvretenový navíjací stroj na aplikáciu izolačnej pásky na navinuté zvitky. najlepšie sa hodí pre toroidný induktor, toroidný transformátor, toroidný prúdový transformátor, toroidnú cievku, toroidnú tlmivku, silové induktory, silové magnety, induktor UPS, induktory prevodníka, ťažké toroidné jadro atď.

Cievka je umiestnená operátorom na otočnom vretene a stroj automaticky aplikuje požadovaný počet otáčok izolačnej pásky, zaisťuje koniec pásky stieraním a vysunie cievku zo stroja.

Je to presný a spoľahlivý digitálny automatický toroidný{0}}páskovací stroj. používa sa na navíjanie izolačnej pásky na toroidné jadro a vinutia. Automatický stroj na lepenie cievok s toroidným transformátorom je navrhnutý tak, aby fungoval so širokou škálou izolačných pások vrátane kaptonových, polyesterových, PEN, PVC, PPS a väčšiny iných tkaných a netkaných typov.

Praktická aplikácia

Školenie pre zákazníkov na obsluhu ACKX23-2 CNC dvojvretenového navíjacieho stroja

1. Všetci servisní technici s 10-ročnými skúsenosťami absolvovali špeciálne technické školenie vrátane špecializovaných odborných znalostí v oblasti dvojvretenového navíjacieho stroja ACKX23-2 CNC, čo im umožňuje efektívne riešiť rôzne problémy s poruchami špecifickými pre toto dvojvretenové CNC zariadenie, ako sú chyby synchronizácie vretena, poruchy CNC programu alebo nezrovnalosti v ovládaní napätia medzi dvoma vretenami.

2. Vedieme používateľov k presnej obsluhe a údržbe ACKX23-2 CNC dvojvretenového navíjacieho stroja-sústredenou pozornosťou na jeho ovládanie CNC ovládacieho panela, duálnu{3}}konfiguráciu parametrov vretena, nastavenie synchrónneho/asynchrónneho pracovného režimu a údržbu kľúčových komponentov, ako sú presné guľôčkové skrutky a systémy pohonu vretien-a zároveň poskytujeme bezplatné konzultácie týkajúce sa optimálnej elektronickej výrobnej stratégie s výrobným procesom vetra dvojvretenové nastavenie.

3. Aby sme zaistili, že dvojvretenový navíjací stroj ACKX23-2 CNC bude fungovať normálne, uskutočňujeme špecializované školenia o jeho programovacích protokoloch CNC, technikách koordinácie dvoch vretien a preventívnej údržbe CNC systémov prostredníctvom anglických príručiek, inštruktážnych videí pre konkrétny model a-online navádzania-v reálnom čase, všetko prispôsobené jedinečnému CNC a pokročilému zariadeniu s dvojitým navíjaním.

Balenie

Materiál balenia: Kartón/drevené puzdro s penou vo vnútri.

1. Všeobecné balenie (papierová škatuľa alebo plastové vrecko): Pre malé euipped diely pre toroidný transformátorový navíjací stroj, zabaľte ho s formulárom a baliacim papierom, aby ste zaručili neporušenosť počas prepravy.

2. Balenie dreveného puzdra: Pre väčší toroidný navíjací stroj máme špeciálneho skúseného tesára, ktorý by vyrobil správne drevené puzdro s presnou hrúbkou, hustotou, dĺžkou. Šípka nahor ↑ vyznačená na vonkajšom drevenom obale. Do dreveného puzdra by sa vložil nárazníkový materiál, aby sa zabránilo prasknutiu a otrasom.

Nižšie je uvedený názovvšetkyuvedenépríslušenstvo k strojua konštrukčný diagram.

(Poznámka: Rôzne stroje majú rôzne vybavené časti)

Frekvenčný menič	Železný pult
Veľký ozubený krúžok	Ručné ozubené koliesko
Rozhranie Gear	Ozubené koleso hlavného hriadeľa
Dovezené ložisko	Drôtová kladka
Základňa vodiča drôtu	Zelený spínač
Potenciometer	Ľavý pravý spínač
PrevodníkPnp	Counter Wire
Obvodová doska prípadu	Rada prípadu späť
Ovládač	Rezačka pásky
Brzdová jednotka	Vodiace koleso drôtu
Displej a ovládač Pre rotáciu časopisu	Držiak vodiča drôtu
Pedály	PCB doska pre pedále
Kožené Opasok	Kožená podložka
Ventilátor	Pružina na pásku

Fabrika

My, KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD., sme expertmi na linky navíjacích strojov od roku 2007 s naším inovatívnym inovatívnym produktovým portfóliom, ktoré obsahuje pokročilé vybavenie, ako je ACKX23-2 CNC dvojvretenový navíjací stroj-precízny-navíjací systém navrhnutý pre technické operácie s dvojitým{7} navíjaním CNC-integrované riešenia navíjania.

Naša značka KIOXIA LIGHT RING je držiteľom autoritatívnych certifikácií a uznaní, vrátane ISO9001:2015, schválení CE, patentov na viacero strojov (zahŕňajúcich kľúčové inovácie v modeloch, ako je ACKX23-2 CNC dvojvretenový navíjací stroj) a oficiálneho označenia vlády za „špičkový-podnik“. Tieto poverenia potvrdzujú spoľahlivosť, presnosť a technickú dokonalosť celého nášho sortimentu produktov a posilňujú náš záväzok poskytovať špičkové riešenia vinutia pre rôzne výrobné potreby.
